【实物设计】基于51单片机的温控风扇系统

设计简介：

本设计是基于51单片机的温控风扇系统，主要实现以下功能：

• 温湿度检测并在1206上显示
• 按键调整温度阈值30-40度（不包括湿度）
• 继电器控制小风扇，温度值超过阈值开启风扇
• 温度超过阈值蜂鸣器led声光报警
• 独立按键一键关闭报警
• 独立按键一键关闭风扇

电源： 5V
传感器：DHT11 温湿度传感器
显示屏：LCD1602
单片机：STC89C52RC
执行器：蜂鸣器，LED灯，风扇
人机交互：独立按键

标签：STC89C51、LCD1602、DHT11

资料预览

效果图：

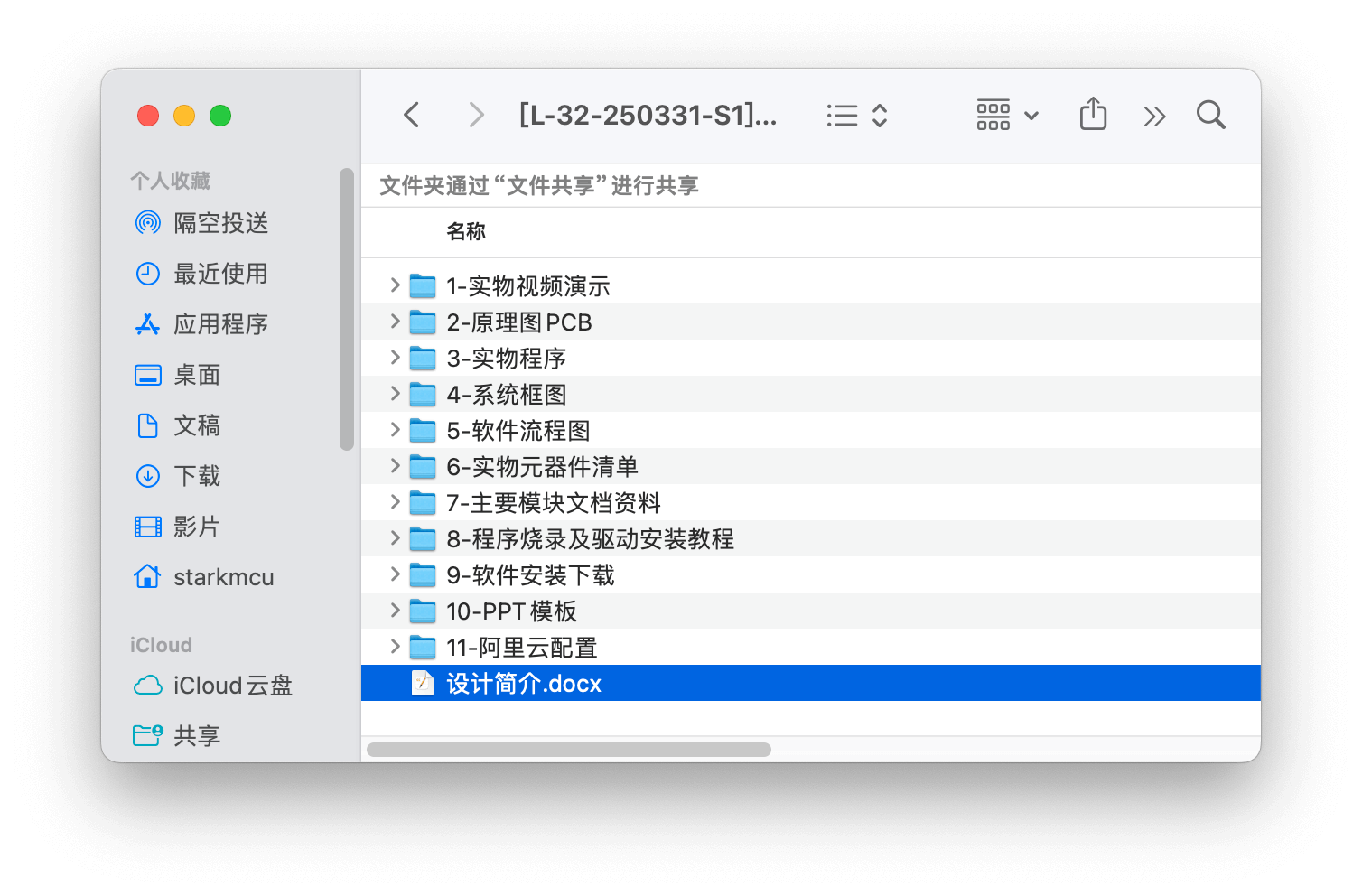

总体资料：

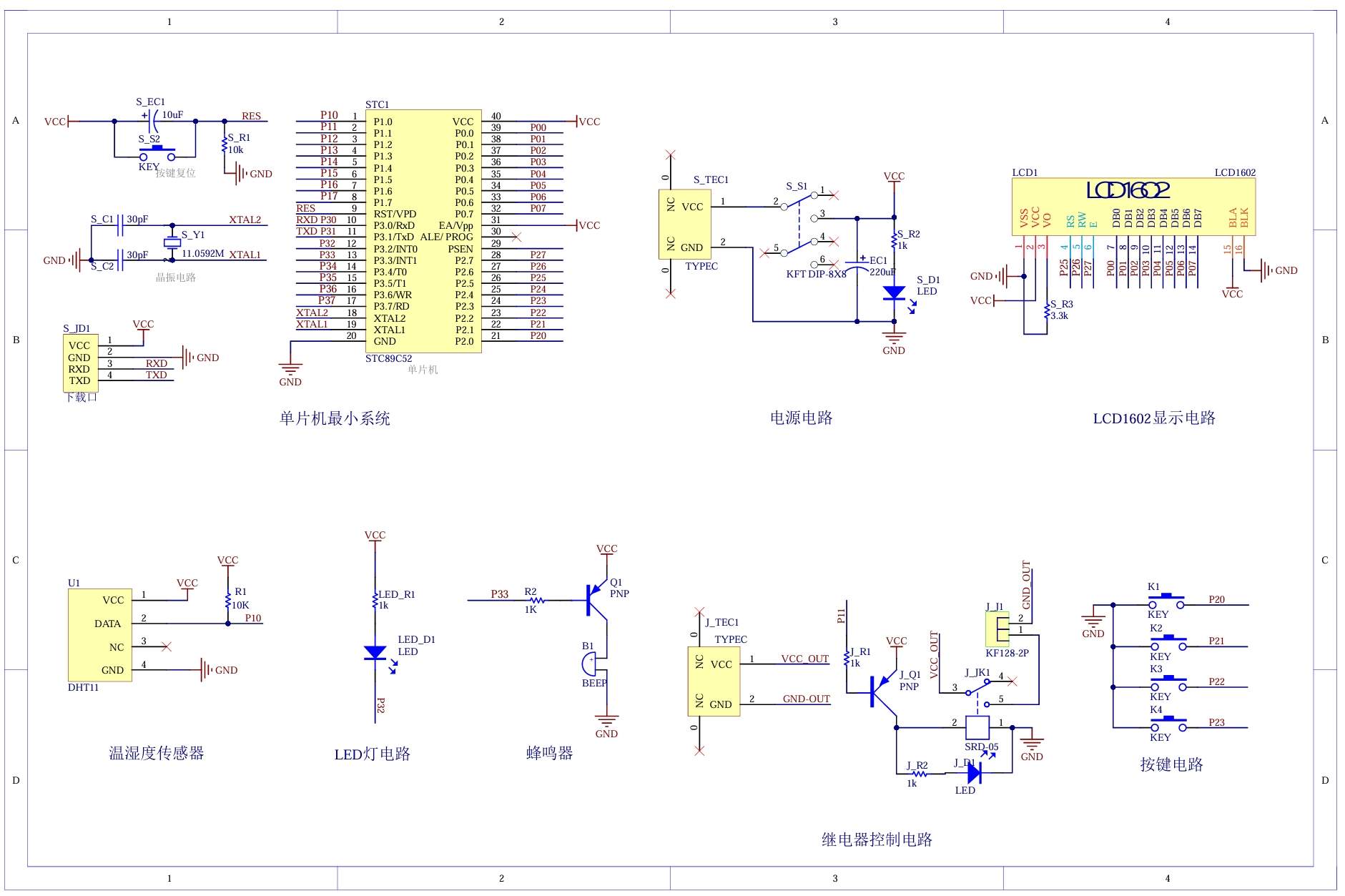

原理图：

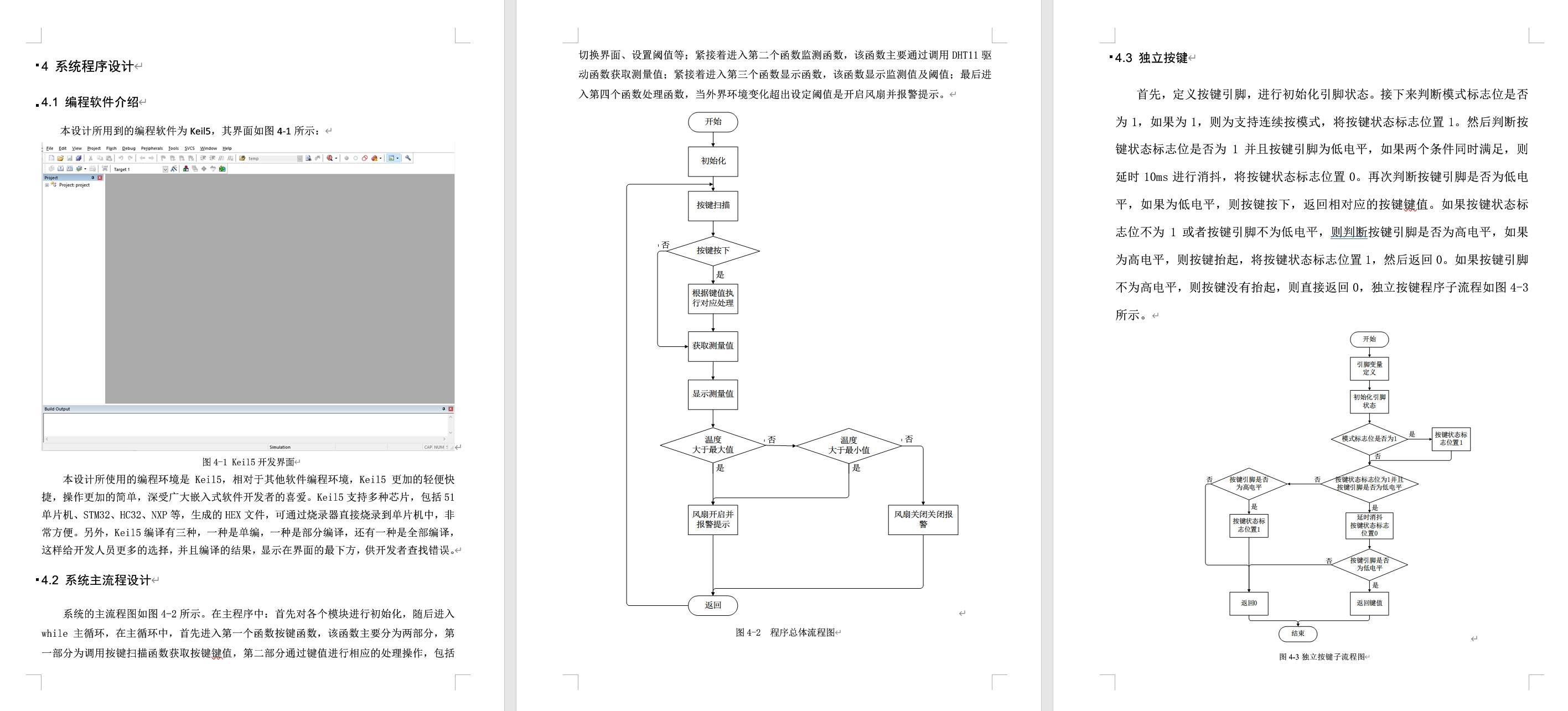

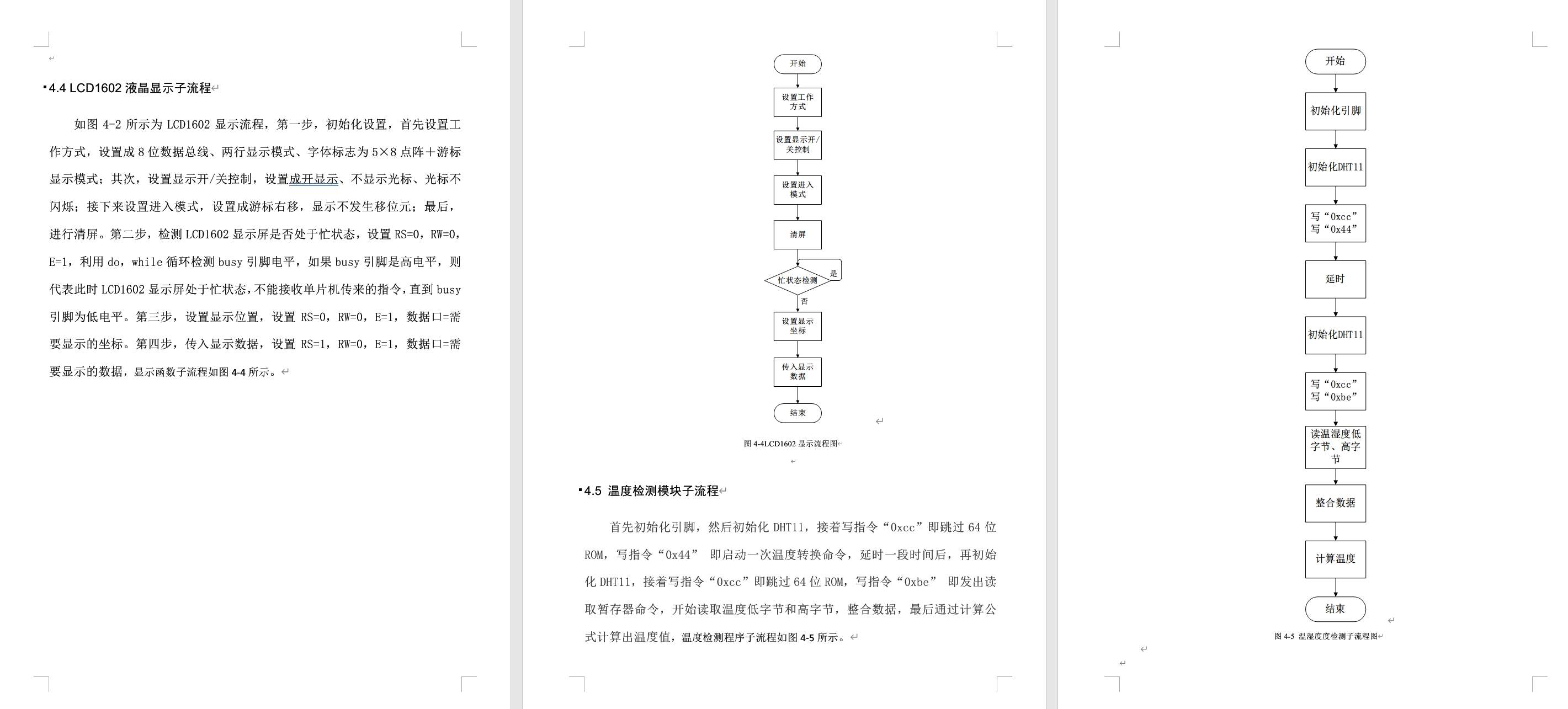

软件设计流程：

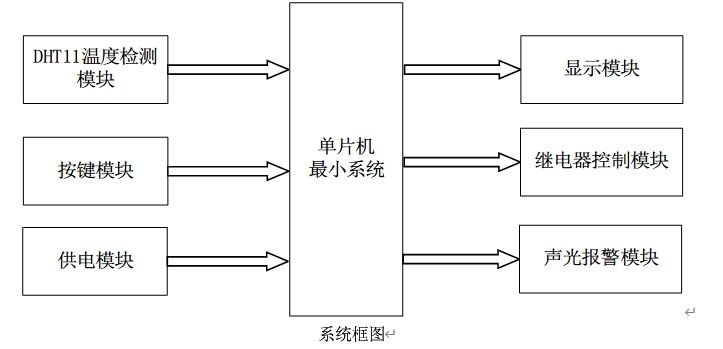

系统框图：

本设计以STC89C51单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。

中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。

输入由三部分组成，第一部分是DHT11温度检测模块，通过该模块检测当前环境的温度湿度；第二部分是按键模块，通过该模块可以切换界面、设置阈值、手动开关风扇，删除报警等；第三部分是供电模块，通过该模块可给整个系统进行供电。

输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器控制模块，通过该模块控制风扇开启与关闭；第三部分是声光报警模块，通过该模块可以在环境温度超出阈值时发出报警提示。具体系统框图如图所示。

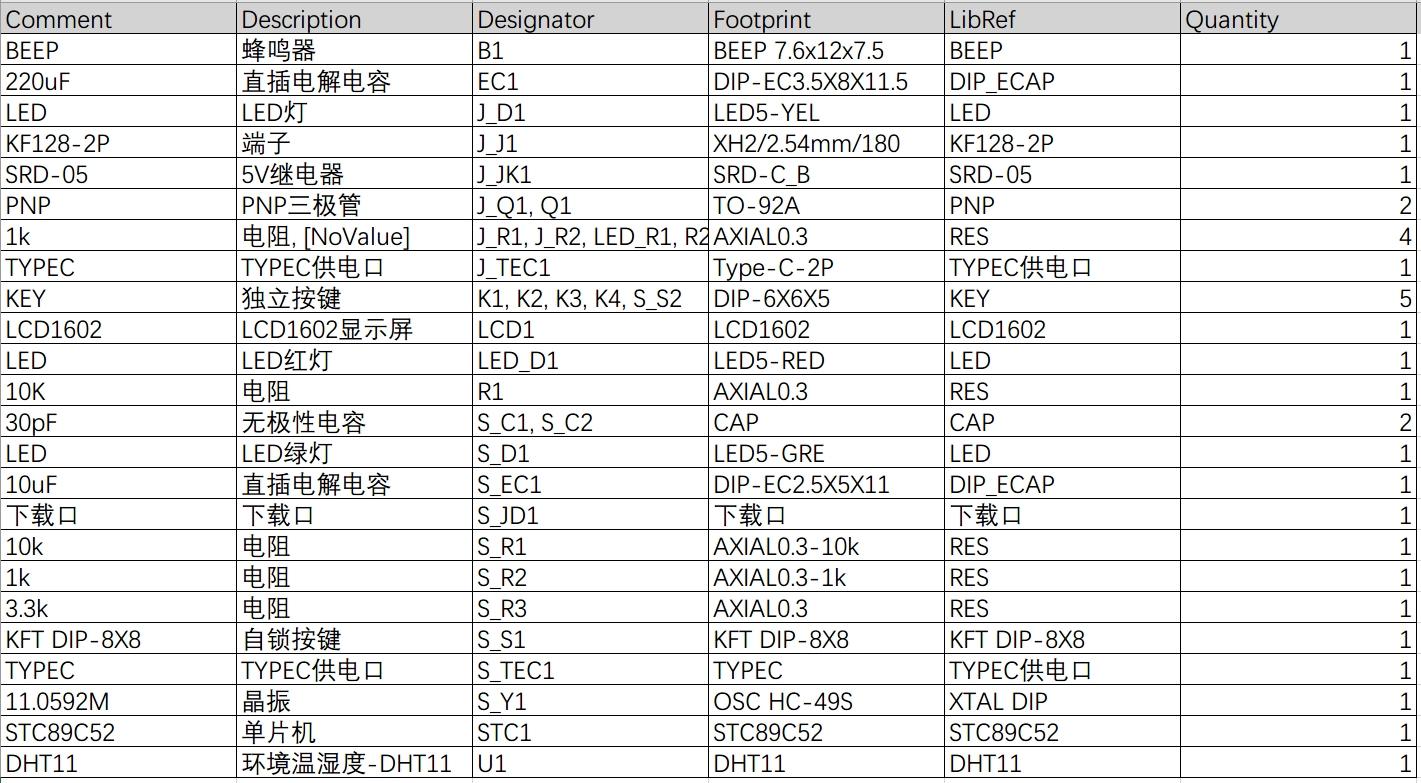

硬件清单：
