设计简介：
本设计是基于单片机的温控风扇设计，主要实现以下功能：
- 可实现通过DS18B20测量当前环境温度
- 可实现通过温度自动控制风扇转速
- 可实现通过按键设置不同风速对应的温度
- 可实现通过按键切换自动、手动模式
- 可实现在手动模式下通过按键调整风扇转速
- 可实现通过LCD1602显示温度、风扇转速挡位、自动/手动模式
单片机：STC89C52/STC89C51
视频演示
软件安装：
仿真设计
资料预览
效果图：

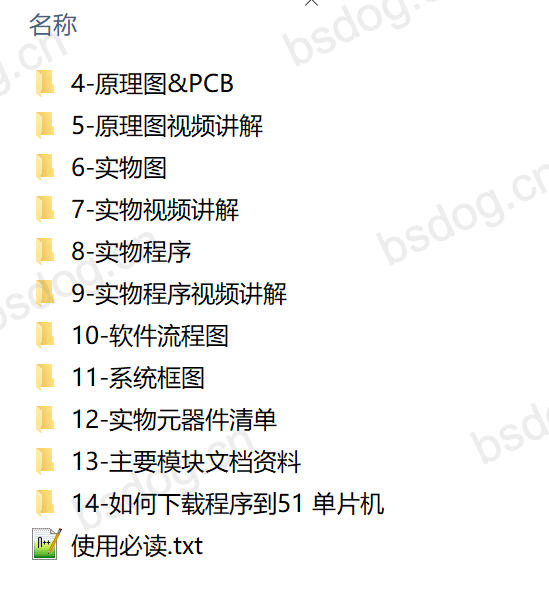

总体资料：

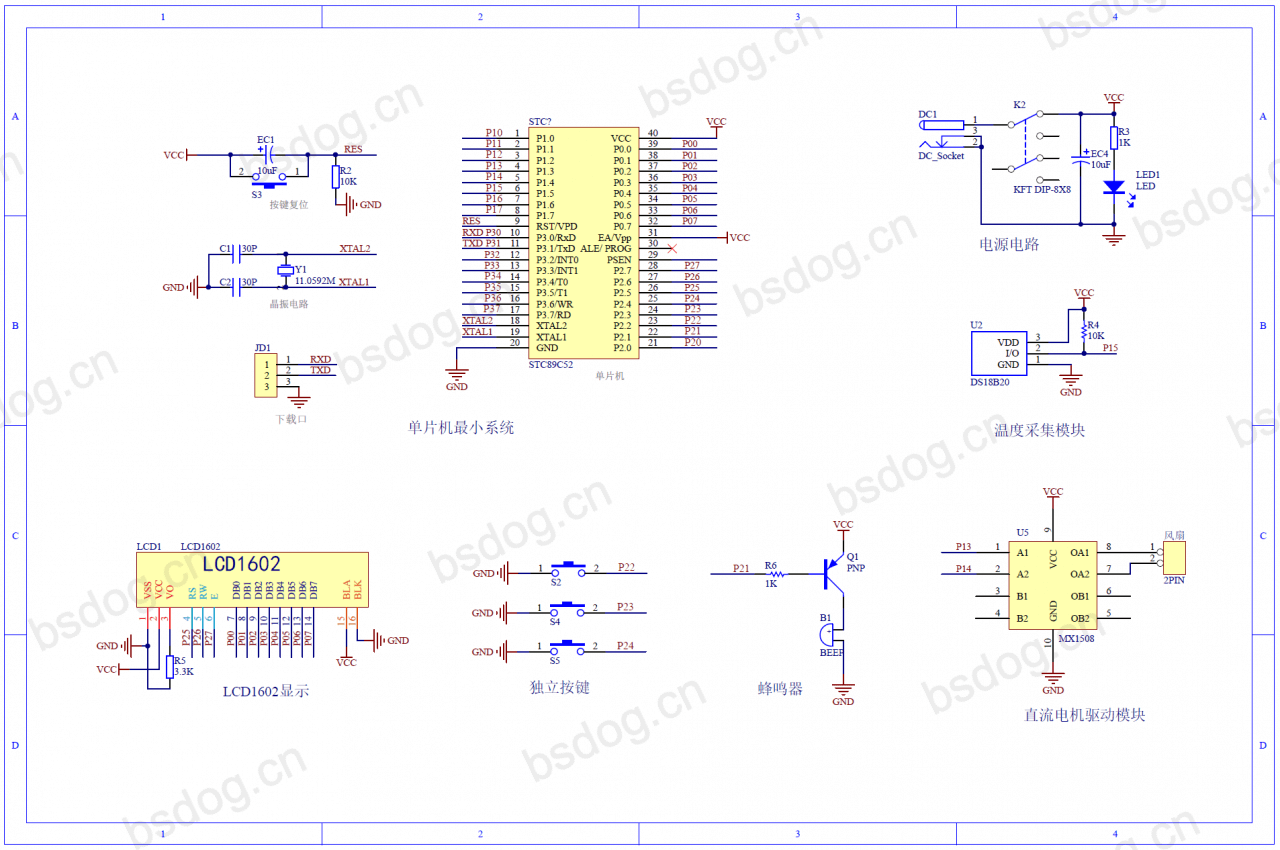

原理图：
PCB：

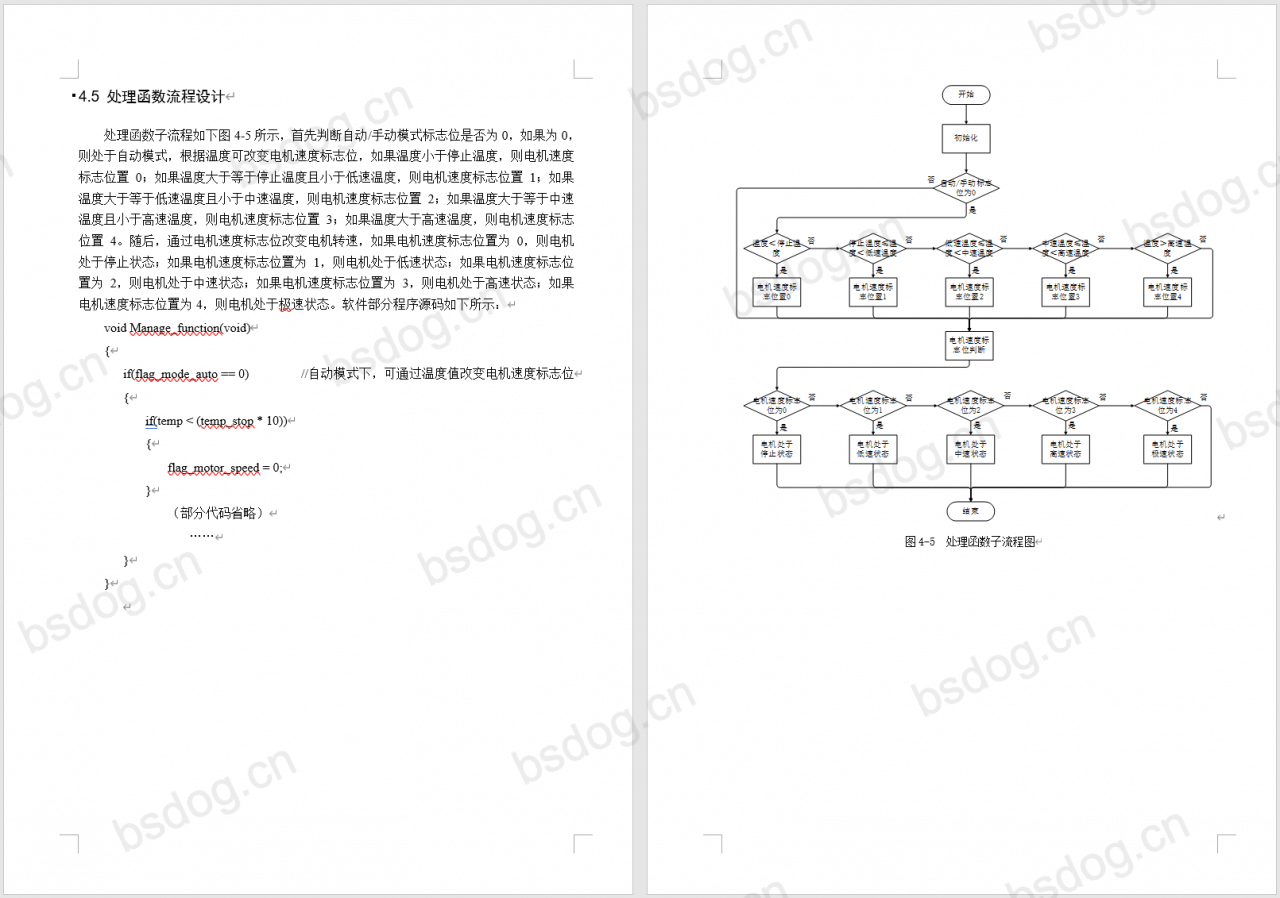

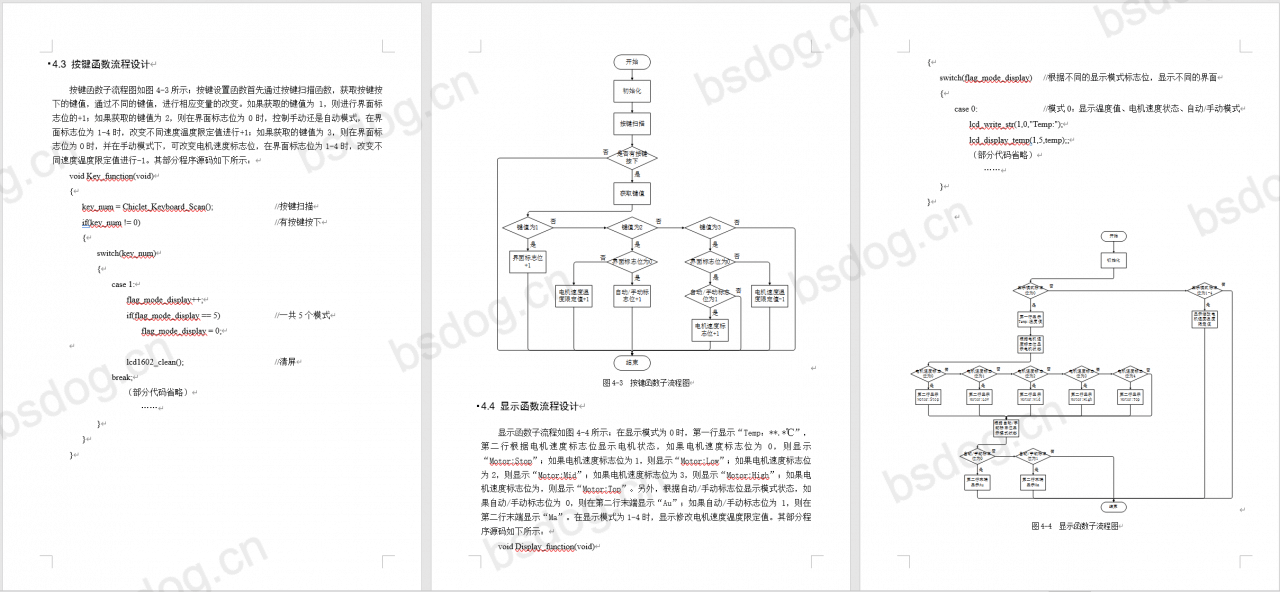

软件设计流程：

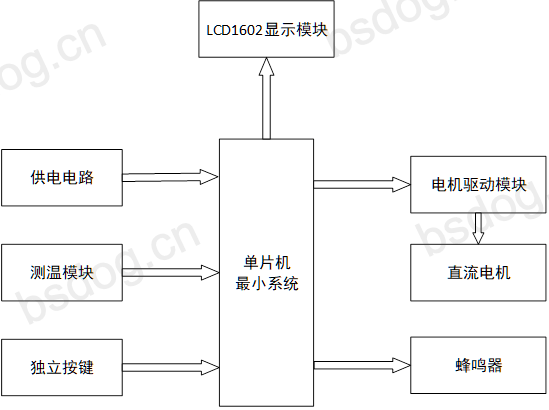

系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成温控风扇的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由三部分组成，第一部分是供电电路，给整个系统进行供电；第二部分是DS18B20测温模块，通过该模块可获取当前温度；第三部分是独立按键，通过三个独立按键切换界面和设置电机速度温度限定值。输出由三部分组成，第一部分是LCD1602显示模块, 通过该模块可以显示当前温度值、电机状态、手动/自动模式以及设置电机速度温度限定值界面；第二部分是电机驱动模块和直流电机，通过电机驱动模块，配上PWM，即可完成直流电机调速；第三部分是蜂鸣器，每按一次按键，则蜂鸣器响一次。

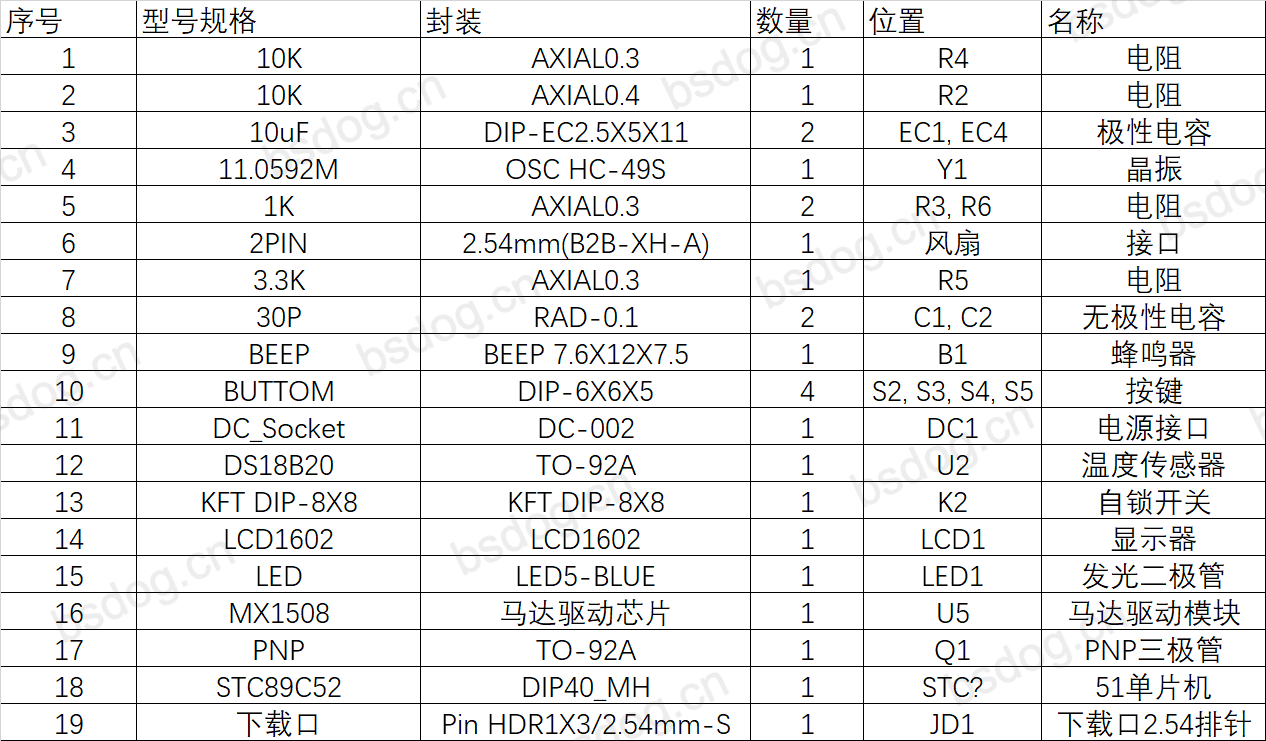

硬件清单：
