设计简介
本设计是基于51单片机的智能调速风扇系统设计，具体功能：
- 通过DHT11实现温湿度显示，自动调节风扇风速
- 通过MX1508结合PWM调节风扇转速
- 通过步进电机带动风扇，可模拟自动摇头，按键可以控制启停
- 通过按键设置各阈值、手动控制风速、切换模式
- 通过LCD1602显示数值
编号：Z-51-24121301-S
视频演示
资料预览
PCB预览
总体资料
3D预览
[3d_viewer id="2696"]
原理图

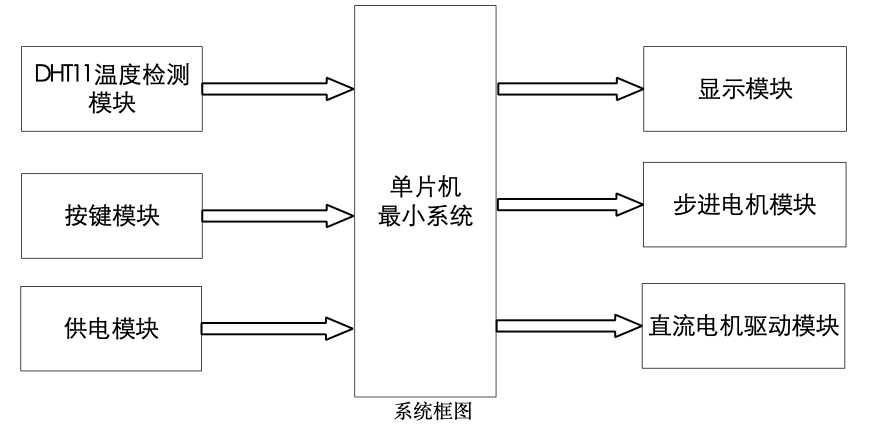

系统框图
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。
中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。
输入由三部分组成，第一部分是DHT11温度检测模块，通过该模块检测当前环境的温度湿度；第二部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第三部分是供电模块，通过该模块可给整个系统进行供电。
输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是步进电机模块，通过该模块控制风扇进行摇头；第三部分是直流电机模块，通过该模块可以控制风扇进行选择。具体系统框图如图所示。

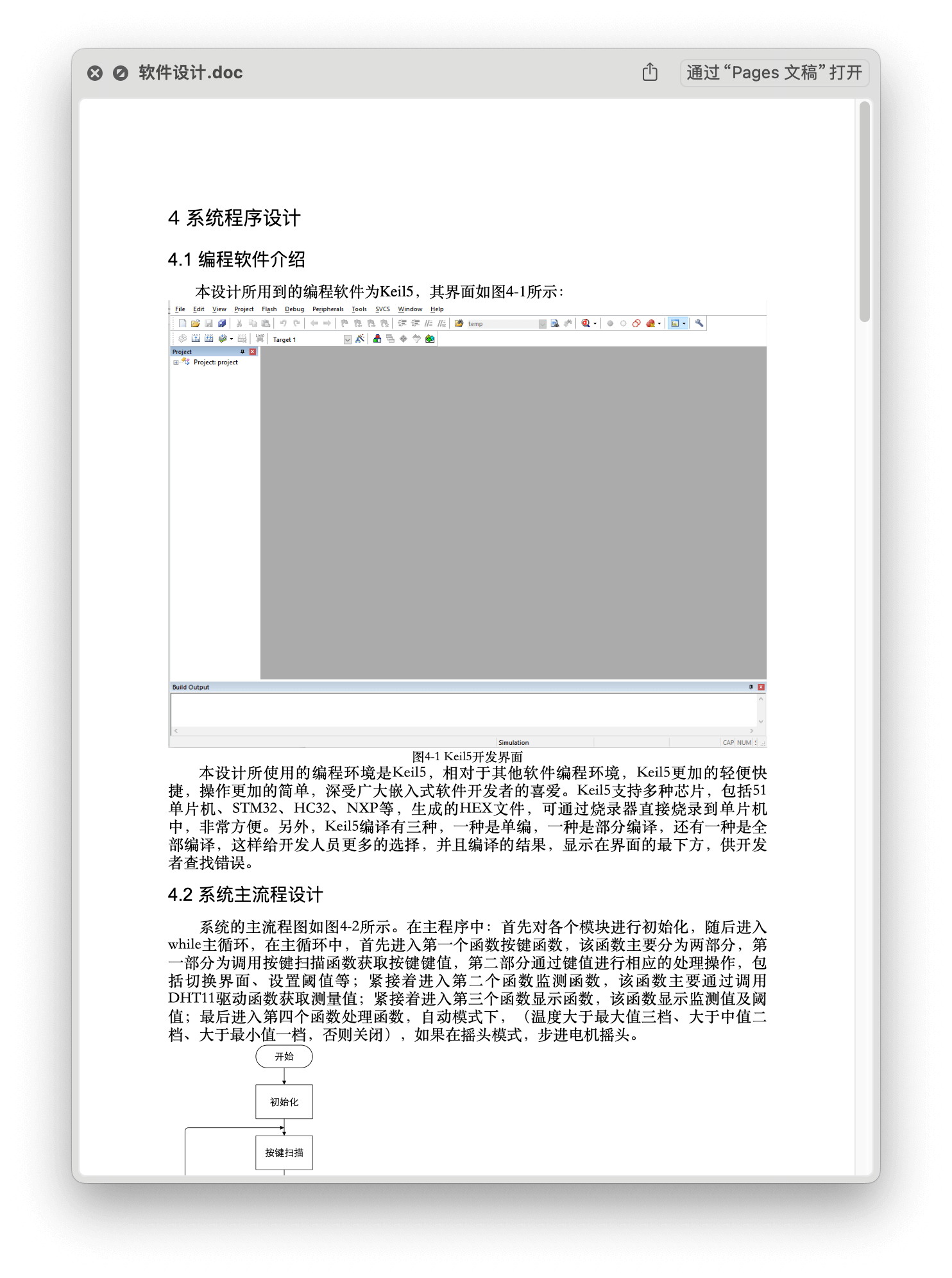

软件设计（部分）

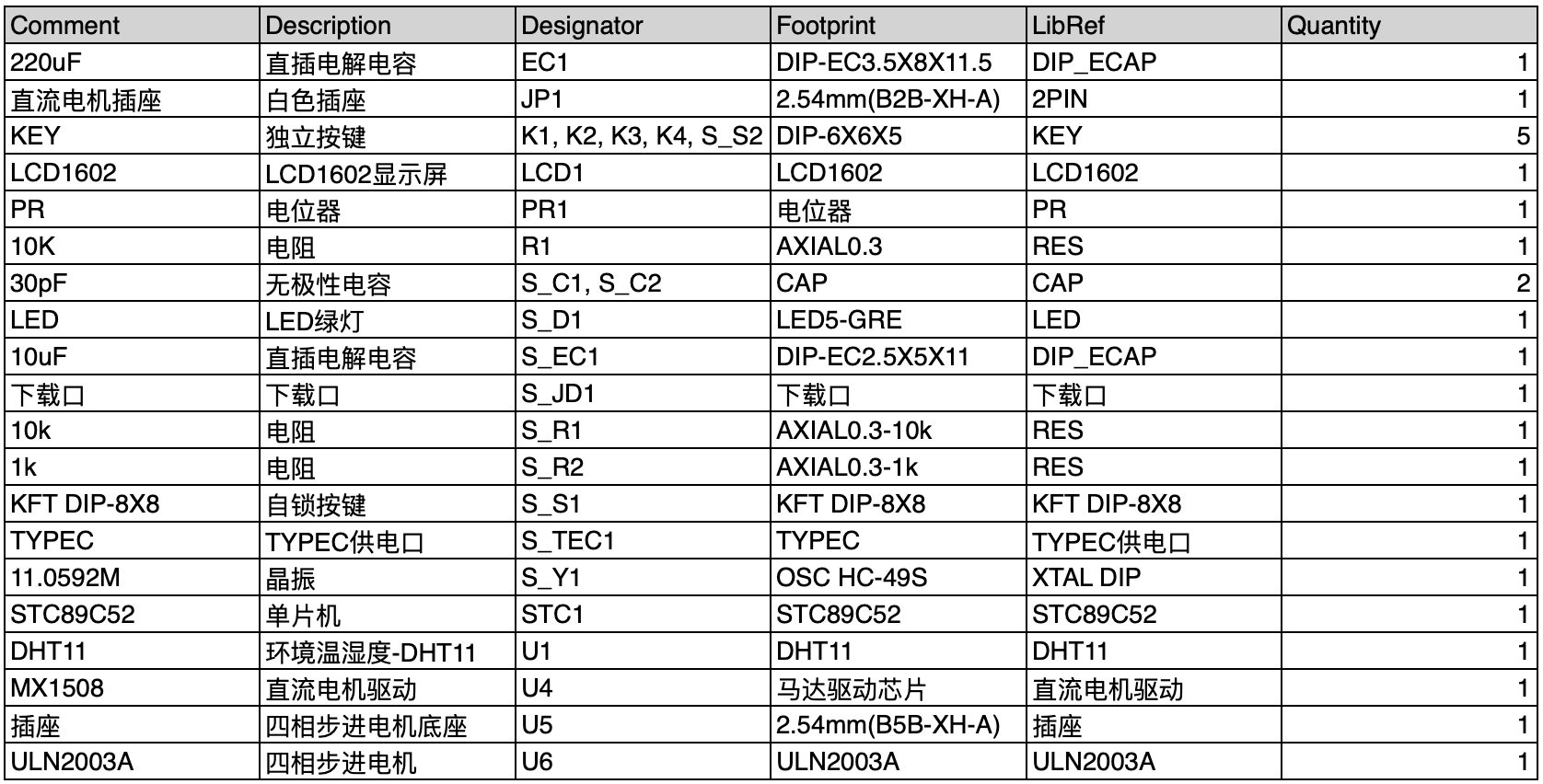

硬件清单
