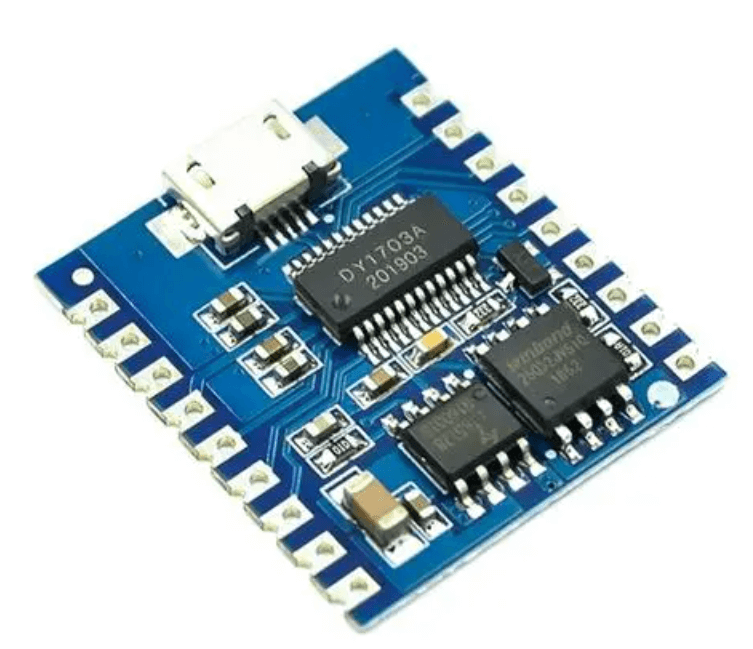

一、实物图（型号：DY-SV17F）

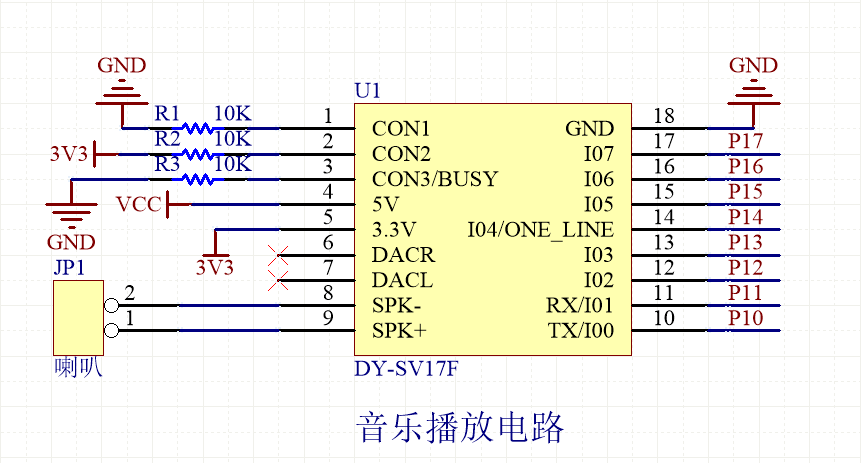

二、原理图
三、简介
DY-SV17F是一款智能语音模块，四种IO分段触发，UART串口控制，ONE_line单总线串口控制，标准MP3等7种工作模式；板载5W D类功放，可直接驱动 4Ω，3~5W 喇叭；支持MP3,WAV解码格式，板载32Mbit（4MByte）flash存储，可通过USB数据线连接电脑更新音频文件。
四、产品特性
1、支持 MP3、WAV 解码格式。
2、支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48。
3、24 位 DAC 输出，动态范围支持 90dB，信噪比支持 85dB。
4、板载 32Mbit（4MByte）flash 存储，可通过 USB 数据线连接电脑更新音频文件。。
5、自带 5W D 类功放，可直接驱动 4Ω，3~5W 喇叭。
6、UART 串口控制语音播报功能，可控制播放，暂停，选曲，音量加减等功能，最大选曲 65535首曲目，波特率 9600 bps。
7、支持 IO 触发播放功能，8 个 IO 口单独触发 8 首曲目或 8 个 IO 口组合触发 255 首曲目。
8、支持 One_line 单总线串口控制，可控制播放，暂停，选曲，音量加减等功能。
9、支持 3 个配置 IO 进行多达 7 种工作模式选择，拨码开关设置简单。
